فهرست مطالب راهنمای نصب

محتویات جعبه مودم

امکانات مودم

مشخصات فیزیکی مودم

تخصیص IP به سیستم به صورت اتوماتیک

تنظیمات کارت شبکه در ویندوز Seven

تنظیمات در ویندوز XP

تنظیمات کارت شبکه در ویندوز ۸

ورود به کنسول مودم

تنظیمات مودم برای اتصال به اینترنت

تنظیمات وایرلس

سربرگ MAC Authentication

سربرگ More /quest AP

سربرگ WPS

سربرگ WDS

سربرگ scheduling

تغییر دادن IP مودم

تنظیمات Range IP

IP Alias

Port forwarding

سربرگ Filter

ریست کردن مودم

تنظیمات DDNS

نحوه گرفتن Backup از تنظیمات مودم

نحوه Rastore کردن تنظیمات مودم

تغییر Password کنسول مودم

Upgrad کردن Firmware مودم

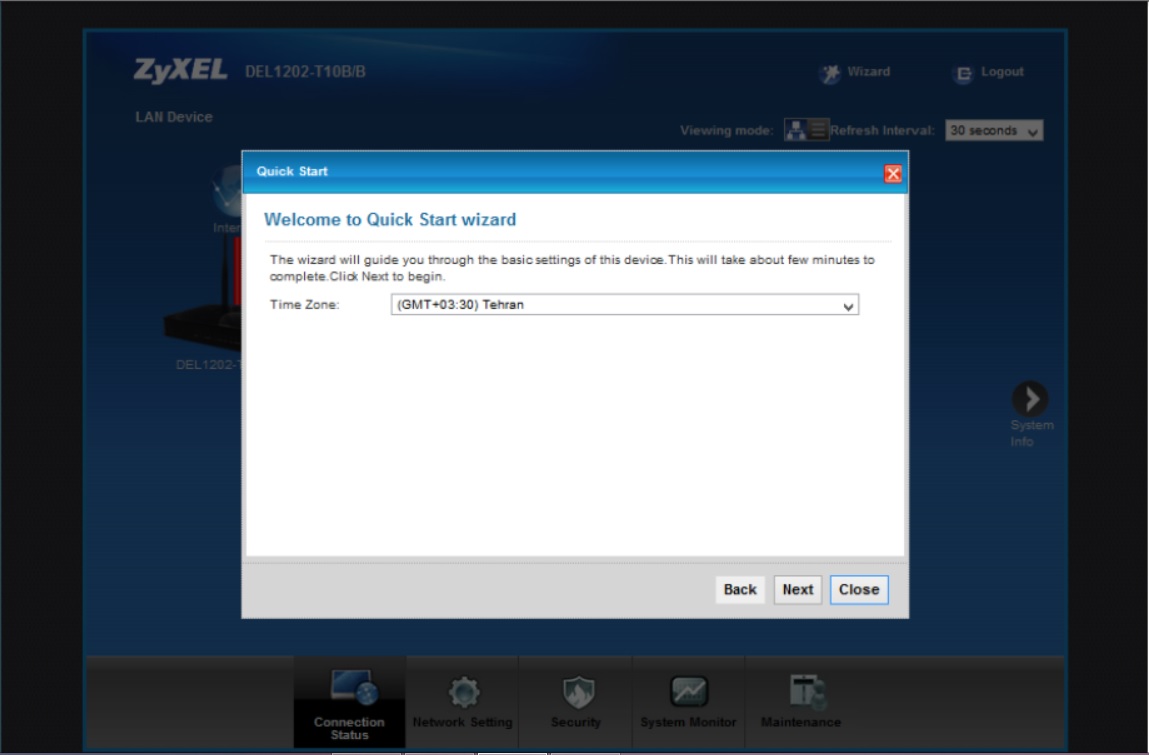

تنظیمات مودم برای اتصال به اینترنت از طریق Wizard

محتویات جعبه مودم

1. مودمZyXEL DEL ۱۲۰۲-T۱۰B/B
2. آداپتور برق
3. کابل شبکه
4. سیم تلفن
5. یک عدد اسپیلیتر
6. CD نصب
7. راهنمای نصب سرویس

امکانات مودم

• قابلیت برقراری ارتباط با تمامی تجهیزات شرکت های ADSL ۲ و ADSL ۲+
• قابلیت دریافت اطلاعات تا ۲۴ مگابایت و ارسال اطلاعات تا ۱,۲ مگابیت در ثانیه از اینترنت.
• دارای ۴ پورت شبکه با سرعت ۱۰۰ مگابیت در ثانیه.
• دارای تکنولوژی وایرلس سری N میباشد که سرعت وایرلس تا ۱۵۰ مگابیت در ثانیه است و حدود  ۳ برابر بالاتر از وایرلس های سری G.
• دارای آنتن داخلی پیشرفته جهت افزایش محیط سرویس دهی وایرلس .
• دارای استاندارد WPS برای اتصال سریع و امن تجهیزات وایرلس به دستگاه ZyXEL DEL ۰۱۲۰-T۱۰B/B
• قابلیت اتصال به تمامی Switch ها و Access Point های موجود.
• قابلیت مشاهده صفحه تنظیمات مودم از اینترنت.
• دارای فایروال پیشرفته و قوی جهت جلوگیری از حمله های اینترنتی.
• دارای برنامه عیب یابی پیشرفته جهت تست و مشاهده پارامترهای خط..
• قابلیت TR-۰۶۹ برای نصب اتوماتیک و پشتیبانی سریع توسط شرکت سرویس دهنده.
• امکان اتصال به دستگاههای مختلف (دوربین ،میکروفن ، کامپیوتر ، تلفن اینترنتی و…) و مشاهده آنها از طریق اینترنت .
• قابلیت Packet فیلترینگ .
• امکان مدیریت پهنای باند اینترنت برای کاربران شبکه .
• امکان محدود کردن سرویس وایرلس بر اساس روز و ساعت برای کاربران شبکه .
• قابلیت پایین آمدن مصرف برق در زمان عدم استفاده از مودم به صورت اتوماتیک .
• دارای دکمه روشن و خاموش کردن مودم و WPS.
• قابلیت ذخیره کردن و برگردان فابل تنظیمات مودم .
• امکان نصب آسان از طریق CD راهنما .
• امکان تنظیمات parental control برای ایجاد محدودیت توسط والدین برای فرزندان.

ایجاد فیلترینگ روی شبکه داخلی برای جلوگیری کردن از استفاده یک سری از کلاینت ها.

مشخصات فیزیکی مودم

چراغ های مودم ZyXEL به صورت زیر است:

1.روشن بودن آن نشان دهنده اتصال مودم به برق است .

LAN۱-LAN۴.2 که روشن بودن هر کدام از آنها، نشان دهنده اتصال سیستم به آن پورت از مودم.

3.روشن و ثابت بودن آن به معنای فعال بودن وایرلس مودم است.

4.دکمه روشن خاموش WPS (برای استفاده از این قابلیت شما میتوانید با فشردن دکمه روی مودم (که با علامت کلید مشخص شده است ) به مدت ۱ ثانیه ،وایرلس را بر روی مودم فعال نمایید.)

5.روشن و ثابت بودن این چراغ بیانگر این است که ارتباط مودم یا خط ADSL برقرار است .

6.روشن و چشمک زن بودن این چراغ نشان دهنده این است که مودم کانکت است .

قسمت پشت مودم ZyXEL بدین شرح می باشد:

۱.POWER: آداپتور برق مودم به آن وصل می شود.
۲- دکمه On/Off مودم
۳- RESET: از طریق این روزنه مودم ریست سخت افزاری می شود.
۴- LAN۱-LAN۴: توسط کابل LAN به PC وصل میشود.
۵- DDL :سیم تلفن خط رانژه به آن وصل می شود.

تخصیص IP به سیستم به صورت اتوماتیک

دراین مودم ، DHCP به صورت پیش فرض فعال است.

وقتی DHCP مودم فعال است، یعنی مورم به صورت اتوماتیک به کامپیوترها IP اختصاص می دهد. برای کسب اطمینان از اینکه IP بر روی سیستم شما به صورت اتوماتیک تنظیم شده باشد، به صورت زیر عمل نمایید :

تنظیمات کارت شبکه در ویندوز Seven

ابتدا از منوی Start  ویندوز Control Panel صفحه ای به صورت زیر نمایش داده می شود :

در پنجره شکل ۳ یا انتخاب گزینه View network status and tasks و یا در پنجره شکل ۴ یا انتخاب گزینه Network and Sharing Center پنجره شکل زیر نمایش داده خواهد شد :

برای ورود به قسمت Network Connection گزینه Change adapter settings را از منوی سمت چپ انتخاب کنید

در پنجره Network Connection بر روی Local Area Connection  کلیک راست نموده و گزینه Proerties را انتخاب نمایید.

با انتخاب گزینه Properties پنجره Local Area Connetion Properties نمایش داده خواهد شد.

با انتخاب گزینه Internet Protocol Version ۴ (TCP/IPv۴)   و سپس انتخاب گزینه Properties صفحه ای به صورت شکل زیر نشان داده می شود.

بعد از وارد شدن به صفحه زیر تنظیمات IP را به صورت زیر انجام دهید :

تنظیمات در ویندوز Vista

ابتدا از منوی Start  ویندوز ، Control Panel  را انتخاب کنید .

در Control Panel ، گزینه  Network and Sharing Conter را انتخاب کنید.

در صفحه Network and Sharing Center بر روی گزینه Manage Network Connections کلیک کنید

در صفحه Network Connection  بر روی  Local Area Connection  کلیک راست کرده و گزینه Properties را انتخاب نمایید.

بعد از انتخاب Properties ،صفحه  Local Area Connection Properties باز می شود .

گزینه  Internet Protocol Version ۴(TCP/IPv۴) را انتخاب کرده و روی Prorerties کلیک کنید.

بعداز وارد شدن به صفحه زیر تنظیمات IP را به صورت زیر انجام دهید :

تنظیمات در ویندوز XP

ابتدا از منوی Start  ویندوز ،Control Panel  را انتخاب کنید .

سپس گزینه Network Connections  را انتخاب کنید.

بر روی گزینه  Local Area Connection  کلیک راست کرده سپس بر روی Properties  کلیک کنید.

بعداز انتخاب Properties ، صفحه Lokal Area Connection Properties  باز می شود.

گزینه  Internet Protocol (TCP/IP)  را انتخاب کرده و روی Proprties کلیک کنید.

بعد از وارد شدن به صفحه زیر تنظیمات IP را به صورت زیر انجام دهید :

ورود به کنسول مودم

IP این مودم به صورت پیش فرض ۱۹۲,۱۶۸.۱.۱ می باشد.

برای وارد شدن به کنسول مودم یک صفحه مرورگر  (Firefox – Internet Explorer) یا… باز کرده و در قسمت Address Bar  آن ۱۹۲,۱۶۸.۱.۱ را وارد کنید.

در این مرحله برای وارد شدن به کنسول ،در قسمت  admin –username –Password را وارد کنید.

بعد از وارد شدن به کنسول مودم صفحه زیر باز می شود.

در این صفحه گزینه System Info را انتخاب کنید در قسمت Interface Status  میتوانید سرعت  Upstream /Downstream را مشاهده بفرمایید.

برای انجام تنظیمات مودم در منوی پایین گزینه Network setting  را انتخاب و بر روی گزینه Broadband کلیک کنید:

Mode: Router

Encapsulation :PPPoE

UsrName :شناسه کاربری    Password : رمز عبور

Multiplexing :LLC

VPI=۸  و VCL=۳۵

تنظیمات بالا را انجام داده و سپس بر روی Apply کلیک کنید.

تنظیمات وایرلس :

برای انجام تنظیمات وایرلس مودم می بایست به صورت زیر عمل کنید :

از منوی Network setting  بر روی گزینه Wireless  کلیک کنید.

با باز شدن قسمت Wireless در سربرگ General تیک گزینه Enable Wireless LAN را بزنید.

لازم به توضیح است که در این قسمت می توانید به صورت دستی نیز Channel وایرلس خود تغییر دهید.

تغییر Channel در زمان هایی به کار برده میشود که فرکانس ارتباط وایرلس با دیگر فرکانس های موجود درمحیط تداخل داسته باشد و همین امر باعث قطعی شبکه وایرلس و یا تضعیف فرکانس آن شود .

نام شبکه وایرلس در قسمت  Wirless Network Name  به صورت پیش فرض انتخاب شده است

شما می توانید جای این نام از اسامی دلخواه برای شبکه وایرلس خود استفاده کنید.

تیک گزینه Hide را بردارید (این گزینه برای زمانی میباشد که شما میخواهید شبکه وایرلس شما در صورت  Search توسط دیگر سیستم ها مشاهده نشود وخواهان انجام تنظیمات به صورت دستی می باشید)

درصورتی که بخواهید بر روی شبکه وایرلس خود پسورد بگذارید و این امکان را فراهم سازید که هیچ شخصی بدون داشتن پسورد نتواند به شبکه وایرلس شما کانکت شود میتوانید گزینه Security را در حالت های غیر از NO Security  انتخاب بفرمایید .

شما میتوانید به صورت اولین پیشنهاد نوع Security درحالت WPA-PSK انتخاب بفرمایید.

در قسمت Pre-Shared Key ؛ یک پسورد ۱۰تایی وارد کنید .(پسورد مورد نظر حداقل ۸کاراکتر و می تواند ترکیبی از حروف و اعداد باشد. )

سپس بر روی گزینه Apply کلیک کنید.

در صورت تمایل میتوانید نوع دیگری از Security را نیز انتخاب نمایید.

این حالت WEP می باشد.

در صورت انتخاب WEP می بایست پسورد خود را در قسمت WEP Key  وارد نمایید .

هم چنین شما می توانید برای بالا بردن Power  خروجی وایرلس خود از منوی Network setting وارد قسمت Wireless شده و با وارد شدن به قسمت  Output Power وارد قسمت  Wireless شدن به قسمت Advance از قسمت Output Power توان را بر روی ۱۰۰% قرار داده و توان وایرلس را بالا ببرید .

این مورد ممکن است برای حل مشکلات قطعی وایرلس شما موثر باشد.

MAC Authentication

از این صفحه برای تغییر تنظیمات MAC Filter  زایکسل استفاده میشود .با کلیک بر روی دکمه Add new MAC address  دراین قسمت میتوان این تنظیمات را انجام داد .

این قابلیت برای این استفاده می شود که بتوان اجازه دسترسی و یا عدم دسترسی برای تعدادی از سیستم ها ایجاد کرد .

برای انجام این تنظیمات ابتدا SSID  تعیین شده روی تنظیمات وایرلس را انتخاب کنید .بعد از انجام این کار با توجه به مقصود خود از MAC Filtering  گزینه  Deny و Allow  را انتخاب بفرمایید در صورت انتخاب گزینه  Deny  لیست  MAC های درج شده در جدول اجازه دسترسی به شبکه وایرلس را دارند.

بعد از انتخاب گزینه Allow  ویا Deny ، بر روی گزینه  Add new address  کلیک گرده و  MAC address  دستگاه مورد نظر را وارد نمایید.

سر برگ More/ guest

در این صفحه می توان شبکه های وایرلس متعددی بر روی دستگاه تعریف نمود.

از مسیر  Network setting >Wireless > More / guest AP صفحه زیر ظاهر میگردد :

برای انجام دادن این تنظیمات شما میتوانید با انتخاب گزینه Edite  در قسمت  Modify  شبکه های وایرلس دیگری با تنظیمات جداگانه ای تعریف نمایید .

Active : گزینه ای برای فعال نمودن یا غیر فعال نمودن شبکه وایرلس می باشد.

SSID: نامی که مشخص کننده یکی از شبکه های وایرلس مودم زایکسل میباشد .

Security: این فیلد نوع امنیت شبکه وایرلس را مشخص می نماید .

Modify :شامل گزینه Edify می باشد . گزینه Edit جهت اعمال تغییرات در تنظیمات وایرلس می باشد.

Apply: با انتخاب این گزینه تنظیمات انجام شده ذخیره میشود.

سربرگ WPS

به صورت پیش فرض شبکه وایرلس بر روی مودم های ZyXEL  فعال می باشد.

شما می توانید با فشردن دکمه روی مودم (که با علامت کلید مشخص شده است )  به مدت ۱ ثانیه ، وایرلس را بر روی مودم فعال نمایید.

با فعال شدن وایرلس ، چراغ WPS  بر روی مودم شما سبز خواهد شد .

هم چنین شما می توانید با استفاده از این دکمه ما بین مودم ZyXEL  و دستگاه دیگری با قابلیت WPS  ارتباط وایرلس از نوع Secure  برقرار نمایید.

برای ایجاد این ارتباط به دو صورت می توانید عمل کنید :

Method ۱ PBC   (با استفاده از دکمه WPS )

ابتدا روی مودم دکمه WPS را به مدت ۱۰-۱۵ ثانیه فشار داده و بعد از آن رها کنید ، بعداز انجام این کار حال بر روی دستگاه دیگر که قصد ارتیاط با مودم ZyXEL را دارد دکمه WPS/ALAN  را انتخاب نماید.

چراغ WPS بر روی مودم در هنگام برقراری این ارتباط به صورت چشمک زن خواهد شد .

بعدازاینکه ارتباط شما به صورت موفقیت آمیز برقرار گردید ، چراغ WPS بر روی مودم سبز خواهد شد .

هم چنین لازم است که برای استفاده از این امکان گزینه Enable WPS را بر روی مودم خود فعال نمایید

Method ۲ PIN  ( بدون استفاده از دکمه WPS )

PIN  در مواقعی مورد استفاده قرار می گیرد که شما می خواهید بدون استفاده از دکمه موجود بر روی مودم از این قابلیت استفاده نمایید . دراین هنگام می بایست عدد درج شده در قسمت AP PIN  را در دستگاهی که می خواهید با مودم ارتباط از طریق WPS داشته باشد وارد نمایید.

در قسمت پایین نیز مشخصات مربوط به شبکه وایرلس شما درج شده است .

در صورتی که بخواهید شبکه وایرلس های مربوط به سرویس WPS  غیر فعال شود می توانید گزینه Release را انتخاب نمایید .

برای ایجاد PIN  جدید نیز میتوانید از دکمه  Generate New PIN استفاده نمایید.

سربرگ WDS

دستگاه Access Point  از Wireless Distribution System (WDS)  استفاده می نماید و از این قابلیت می توان در اتصال به شبکه های وایرلس  Access Point  های دیگر استفاده نمود .

WDS security مستقل از تنظیمات  Security  بین زایکسل و کلاینت ها ی وایرلس میباشد .

برای انجام این کار کافیست که نوع (TKIP –AES) security  را تعیین نموده و بعد از زدن تیک Active  در قسمت MAC Address . Remote MAC Address  ی که می خواهید با آن ها ارتباط برقرار نمایید را درج کنید.

سربرگ Scheduling

شما می توانید با استفاده از این سربرگ و با انجام تنظیمات لازم ، محدودیت خاصی برای استفاده از شبکه وایرلس خود قرار دهید .

به عنوان مثال شما می توانید تنظیم نمایید که هر روز در بازه خاصی از زمان شبکه وایرلس شما در دسترس بوده و یا قطع باشد .

زدن تیک Enable  به معنای فعال بودن وایرلس دربازه مورد نظر و تیک Disable  به معنای عدم فعال بودن در بازه مورد نظر است .

تغییر دادن IP مودم

در صورت متفاوت بودن Range IP  شبکه داخلی یا IP پیش فرض مودم ، IP مودم را به Range  شبکه داخلی تان تغییر دهید

برای تغییر دادن IP  مودم به شکل زیر عمل کنید :

از منوی Network setting  گزینه Home networking  را انتخاب کرده و در سربرگ LAN Setup ،DHCP  را  Disable نمایید

بعداز انجام این کار در قسمت  IP Address ، IP مودم را تغییر دهید .

سپس بر روی Apply کلیک کنید .

در صورتی که می خواهید از DHCP  مودم استفاده نمایید بعد از تغییر IP  می بایست در قسمت DHCP Serves ،State  ، با  DHCP  ، ابتدای Range  جدید  IP  شبکه داخلی خود را در  IP NPOOl STARTING Address نیز وارد نمایید.

تنظیمات Range IP

اگر Range IP  دارید و از آن استفاده می کنید ، باید گزینه NAT  را غیر فعال کنید .برای غیر فعال کردن این گزینه کافی است تیک گزینه Active  را بردارید و سپس بر روی  Apply  کلیک کنید ( مسیر این تیک در قسمت Network Setting>nat  می باشد )

هم چنین برای تنظیم Range  لازم است که DHCP  مودم غیر فعال شود لذا از منوی پایین وارد قسمت Network Setting  شده گزینه  Home networking  را انتخاب کرده و در سربرگ LAN Setup AHCP  را  Sisable  نمایید

اولین و اخرین IP از Range IP  شما بدلیل اختصاص ان به  Broadcast  و  Network Number  استفاده نشده و از باقی IP  ها یکی از ان ها حتما باید بر روی DSL CPE و سایر IP ها در شبکه Set خواهد شد .

سپس همانطور که در بخش های قبلی توضیح داده شد ، IP  مودم را به یکی از IP های Range  خود تغییر دهید .

IP Alias

این سربرگ به شما این قابلیت را می دهد که بر روی یک کارت شبکه یا تقسیم بندی یک  Range IP  چند شبکه مجازی به وجود آورید.

Port Forwarding

برای انجام Port Forwarding  از منوی  Network Setting  گزینه NAT  را انتخاب کرده و بر روی سربرگ Port Forwarding  کلیک کنید با این کار صفحه به صورت شکل زیر ظاهر می شود .

در این صفحه گزینه  Add new rule  را انتخاب کرده سپس صفحه زیر نشان داده میشود که در این قسمت می بایست یک Rule  تعریف کنید.

برای تعریف Rule  در قسمت  Service Name  نام سرویس مورد نظر را وارد کنید .

External Start Port  رقم اول بازه ای است ، که قرار است درخواست از طریق این پورت از اینترنت به سمت DSL CPE ما ارسال شود . در صورتی که می خواهید این Rule  را برای یک پورت  Add  کنید می توانید  External Start External  End و Port  را یکسان انتخاب نمایید . در صورتی که قصد Add  کردن یک بازه برای این مورد را دارید در این قسمت ابتدای بازه را در  External Start Port  و انتهای بازه را در  External End Port  ست نمایید

در قسمت IP Address  ، Server IP Adress  مربوط به Server  داخلی که قرار است سرویس روی ان اراِئه شود را وارد کنید به این مورد دقت کنید که این IP  می بایست با IP مودم در یک Range  بوده و به صورت دستی و ثابت بر روی سیستم مورد نظر ست شده باشد .

در قسمت Open Start port  رقم اول بازه ای است که قرار است در خواست از طریق این پورت از  ADL CPE  به سمت شبکه داخلی شما ارسال شود در صورتی که می خواهید این Rule  را برای یک پورت Add  نمایید میتوانید  Open start  ، Open End Port  و Port  را یکسان انتخاب نمایید . در صورتی که قصد Add  کردن یک بازه برای این مورد را دارید در این قسمت ابتدای بازه را در Open End Port  و انتهای بازه را در  Open End Port  ست نمایید .

در صورتی که این پورت با پورتی که درخواست از سمت ان ارسال میشود متفاوت نمیباشد می توانید دراین قسمت همان پورت های وارد شده در قسمت ابتدایی را تنظیم نمایید .

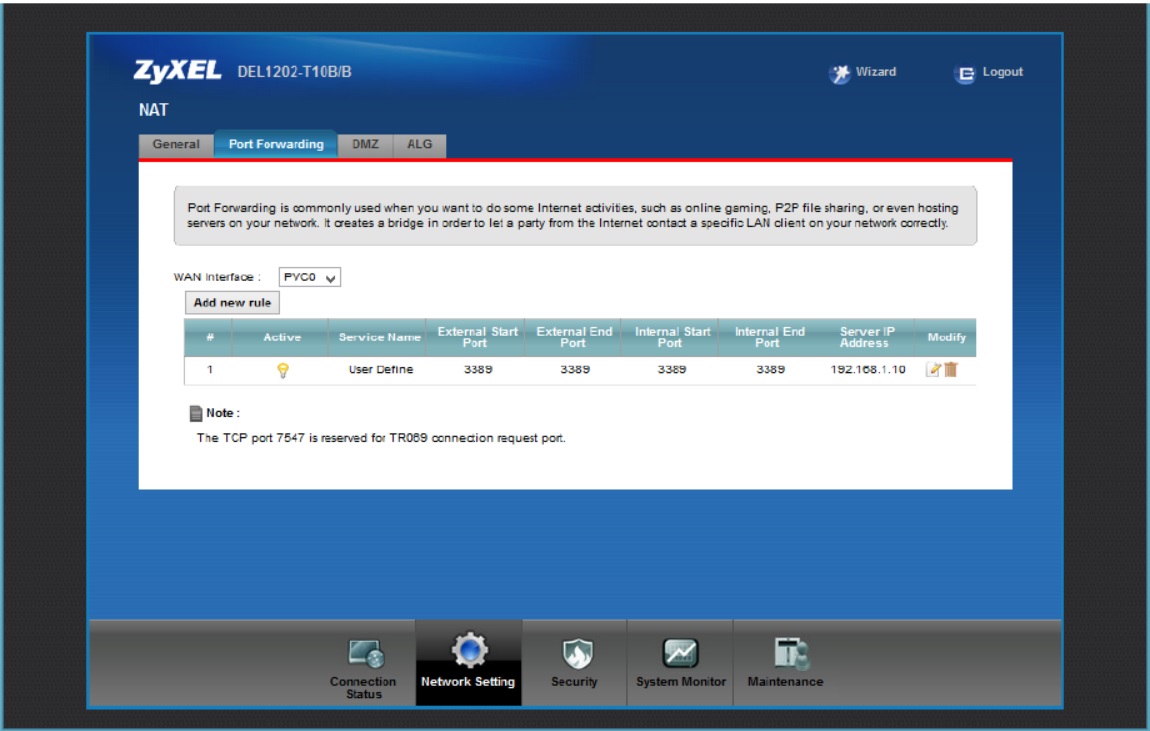

بعداز وارد کردن اطلاعات بالا بر روی Apply  کلیک کنید . به این ترتیب یک Rule  اضافه خواهد شد.

به عنوان مثال در شکل بالا  Port Forwarding  بر روی پورت ۳۳۸۹ برای  Remote Desktap  اعمال شده است.

سربرگ Filter

در صورتی که بخواهیم بر روی مودم خود  Filtering  داخلی را برای بالا بردن امنیت داشته باشیم و بتوانیم از استفاده یک سری از کلاینت ها در شبکه جلوگیری کنیم از این امکان استفاده می شود

در این قسمت ابتدا می بایست نوع لیست انتخاب شده را مشخص کنیم که Black list  هستند و یا  White list  و تیک گزینه Active را زده و MAC ASSRESS  کلاینت مورد نظر را انتخاب کنید .

با کلیک بر روی گزینه Apply  تنظیمات انجام شده ذخیره میگردد . برای پاک کردن Rule  می توانیم از گزینه Delete  استفاده نماییم.

ریست کردن مودم

مودم را می توان به دو صورت ریست نمود :

ریست سخت افزاری

ریست نرم افزاری

برای ریست سخت افزاری، از روزنه ریست که در پشت مودم قرار دارد، باید استفاده نمود (ترجیحا هرگز از ریست سخت افزاری استفاده نشود )

تذکر: دقت کنید که اگر مودم را ریست سخت افزاری کنید، تمام تنظیمات اعمال شده از بین می روند و تکرار این امر ممکن است باعث آسیب رساندن به مودم میشود

برای ریست نرم افزاری به صورت زیر عمل کنید .:

از منوی  Maintenance  گزینه  Backup /restore  را انتخاب کرده ، در صفحه باز شده بر روی دکمه Reset  در قسمت Back to Factory Defauhts  کلیک کنید به این وسیله مودم شما ریست شده و به تنظیمات کارخانه ای باز خواهد گشت .

تنظیمات DDNS

برای انجام تنظیمات DDNS در کنسول مودم زایکسل بعد از دریافت سرویس DDNS از شرکت ساتیا  می توانید از منوی  Network Setting  وارد قسمت  Dynamikc DNS  شوید

تنظیمات DDNS  را به صورت زیر انجام دهید

ابتدا گزینه  Dynamic DNS را Enable  کنید .

سپس در قسمت  Service Provider  از منوی موجود گزینه  DDNS .IP  را انتخاب کنید .

در قسمت Host Name نام  Domain  ساخته شده ست شود .

در قسمت  User Name  آدرس ایمیلی که برای ساختن اکانت DDNS  استفاده شده است وارد شود .

در قسمت Password  پسوردی که برای ساختن اکانت DDNS  استفاده شده وارد شود.

سپس بر روی Apply  کلیک کنید .

نحوه گرفتن  Backup  از تنظیمات مودم

برای گرفتن Backup از تنظیمات مودم امکان برگرداندن تنظیمات درآینده شما میتوانید از منوی Maintenance گزینه Backup/restore را انتخاب کرده ، در این صفحه قسمت Backup Configuration شده و گزینه Backup را انتخاب بفرمایید.

با انتخاب این گزینه آدرسی که میخواهید این تنظیمات را در در آن جا ذخیره نمایید برای شما باز خواهد شد .

نحوه Restore  کردن تنظیمات مودم

برای Restore کردن مجدد تنظیمات با انتخاب Maintenance در منوی پایین گزینه Backup/restore را انتخاب کرده

در این صفحه در قسمت Restore Configuration با انتخاب دکمه Browse آدرس فایلی را که در گذشته در سیستم خود ذخیره نموده اید انتخاب کرده و بعد از آن با انتخاب گرینه Upload ، تنظیمات مودم خود را به حالت ذخیره شده در قبل باز گردانید.

تغییر password  کنسول مودم

برای تغییر پسورد ورود به کنسول مودم از منوی پایین وارد منوی Maintenance شده در این صفحه در قسمت Admin Password پسورد قبلی را در Old Password، پسورد جدید را در New Password و مجددا پسورد جدید را در Retype to confirm وارد کرده و بر روی  Apply کلیک کنید .

Upgrade  کردن  Firmware  مودم

برای Upgrade کردن مودم های ZyXEL از منوی پایین وارد گزینه Maintenance شده و گزینه Firmware Upgrade را انتخاب کنید.

در این صفحه با انتخاب Browse آدرس فایل Upgrade را وارد کرده و بر روی Upload کلیک کنید .

بعد از انجام این کار مودم یک بار Reboot خواهد شد .

تنظیمات مودم برای اتصال به اینترنت از طریق Wizard

IP  این مودم به صورت پیش فرض ۱۹۲,۱۶۸.۱.۱ است

برای وارد شدن به کنسول مودم یک صفحه مرورگر( Internet Explorerیا Firefox یا …) باز کرده و در قسمت Address Bar ان ۱۹۲,۱۶۸.۱.۱ را وارد کنید

در این مرحله برای وارد شدن به کنسول ، در قسمت admin ،Password  را وارد کنید.

صفحه زیر ظاهر میشود .

برای وارد شدن به قسمتی که تنظیمات مودم را انجام دهید ، گزینه wizard را انتخاب کنید.

صفحه به صورت زیر ظاهر می شود.

بر روی گزینه Next کلیک کنید .

صفحه زیر ظاهر می شود  تنظیمات را به صورت زیر انجام داده سپس بر روی Next کلیک کنید.

Encapsulation : PPPoE

User Name: شناسه کاربری

Password : رمز عبور

Multiplex : LLC

VPI : ۸

VCI : ۳۵

و سپس بر روی Next  کلیک کنید.

سپس صفحه زیر ظاهر می شود.

همان طور که مشاهده میکنید وایرلس مودم به صورت پیش فرض فعال و Security برای Wireless مودم فعال بوده ، در قسمت Pre-Shared Key یک پسورد برای وایرلس تعریف کنید ( پسورد مورد نظر میتواند حداقل ۸ کاراکتر بوده و ترکیبی از حروف و اعداد باشد )

سپس بر روی Next کلیک کنید .

بعد از آن صفحه به صورت زیر ظاهر میشود بر روی Next  کلیک کنید.

در نهایت Close را انتخاب نمایید.
